Clride
气动定量充脂机
    产品说明

力尔牌LUBDEN-630 SERIES气动微量定量加脂机

 (0~0.1g或0~30g或30~150g三款流量可选)

【产品简介】

定量是为轴承、汽车、电机、港口,机械,车间生产线、工业设备、钢铁等行业中定量加脂(钙基、锂基等)而设计的。本气动加脂系统具有定量准确、效率高、性能稳定,加脂操作方便等特点。较一般的加脂具有集成度高、安装方便、维修简便、自动化程度高,劳动强度低等良好性能。

定量脂系统的应用,精确润滑实践可以大大减少油脂消耗量。根据统计数字表明使用定量脂系统后,油脂消耗量减少量达44% 极大的节约了成本.改进润滑实践还可以延长轴承元件和机械寿命,直接地减少了非计划性轴承报废生产耽误的时间。

定量脂系统由油脂泵定量脂阀气动控制管路和脂枪等组成:

适用范围

1.润滑脂稠度03#
2.脂速度0900g/min
3.加注输送距离最长为5M
4.可选择手动开关、脚踏开关及光电开关

5.可使用于10kg180kg油桶的定量分配加脂;

典型应用

1.轴承生产线,密封轴承在压盖前加注油脂;
2.
汽车半轴生产线,半轴轴承加注油脂。电动工具、港口,工程机械,各类需要润滑定量加注的行业;
3.
机械传动机构的润滑、各类机械设备的定量黄油加注;
4.
大桶油脂改装成小包装过程中的定量控制;
5.
发动机装配,球磨齿轮,万向节,机械零部件。

【 主要技术参数】

型 号

LUBDEN-630-L

LUBDEN-630-H

LUBDEN-630-M



适用分配器

Art.630-150

Art.630-30

Art.9280S



定量范围:

30150 g

030 g

0.11 g



定量精度:

±1% g

±1% g

±0.5% g



耐 压:

30 MPa

30 MPa

30 MPa



额定压力:

25 MPa

25 MPa

25 MPa



气动泵压缩比:

601

601

601



适用油桶

180200Kg

1030Kg

1030Kg



PDI容积式定量方式

一、        定量范围0150

力尔牌PDI-630容积式定量注油缸加注,操作简单.可调定量缸。PDI-630定量组合阀由测量缸、控制元件(换向阀)等组成,精确定量范围0150g

1、力尔牌PDI-630系列定量组合阀外形图:





2、力尔牌PDI-630系列定量阀主要技术参数





Art.630-150

Art.630-30

可调定量范围:

10150 g

030 g

定量精度:

±1% g

±1% g

压:

25 MPa

25 Mpa

额定压力:

25 MPa

25 Mpa

3、力尔牌PDI-630系列定量分配阀安装尺寸图:

二、        定量范围0.11

力尔牌PDI-9280S容积式组合阀由测量缸、控制元件等组成,精确定量范围0.11g。适用于干油润滑脂的定量供给,油脂压力在2MPa8MPa之间。

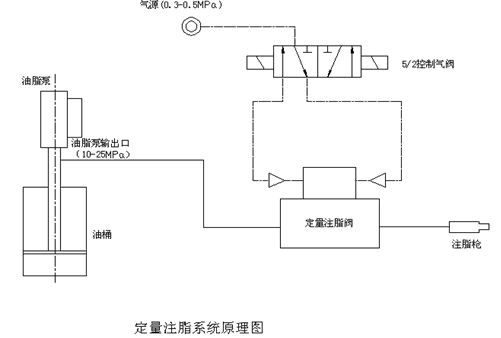

系统组成简图

操作说明

1.使用该系统时,注意保持油脂的清洁,不要混入其它杂质,以免影响定量阀的性能。供油管路中应设计过滤元件,过滤精度不大于10μm

2.在长时间不使用时,应关闭该阀上游的管路,卸去压力。

3.油源的压力不宜过大,应保持在25MPa以下。

4.将该阀安装于管路中,要特别注意进出油口,不要装反。进油口的标记为“I”,出油口的标记为“O”。进出油口均为“Z1/4”

5.调整定位螺杆时,应卸去缸内的压力,否则将无法旋转螺杆。

6.为保证加油量的准确性,阀在初次使用或者经过调整后,应加油换向2-3次,使缸内的空气彻底排出后,再正常使用。

7.定量阀的控制采用5/2气动电磁换向阀或手动(或脚踏)阀。当气动开关为脚踏式时注意:踏板在踩下后由挡板挡住,下次换向时,用脚踏动挡板,使踏板抬起,如此实现连续两次换向。在踩踏板时应踩到底,直到踏板被挡住,不要中途停止。

8.在正常使用过程中,不要人为地堵塞出油口,以免损坏组合阀的气控部分的零件。如果发生堵塞,要及时清理。

9.当使用介质为杂质较多的MOS2 等油质时,其中的换向阀为易损件,需要定期更换。更换时,将上游压力卸掉,卸掉换向阀两端的气缸,将换向阀卸下,换上新阀体(注意油口的方向,不可装反),将卸下的气缸重新装上,注意原来的密封圈不要漏装。
